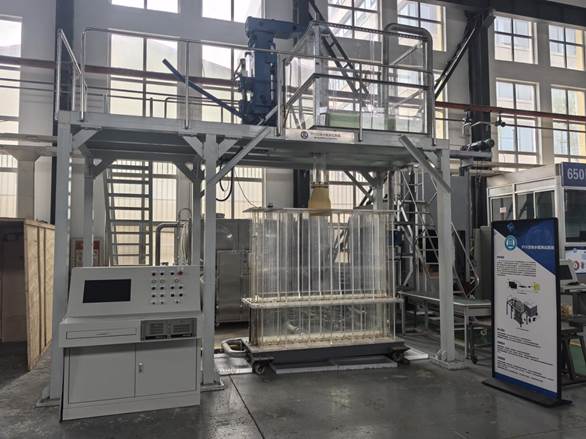

设备名称：PIV流场测试系统

设备型号：千眼狼M230M

制造厂商：合肥中科君达视觉技术股份有限公司

购置时间：2024年

主要技术指标：

1、水循环系统的水箱容量≥8，水箱采用不锈钢材料；

2、工业净化水系统：产量为0.5t/h，脱盐率≥99.5％，管道材质：不锈钢/UPVC；

3、水循环系统流量：最大流量100t/h，可实现变流量控制，最大流量时控制精度±0.5t/h以上；

4、中间包：容量2.3以上；中间包结构需能消除水循环时产生的气泡，使气泡上浮，保证水中气泡不进入结晶器；

5、结晶器：采用ESP薄板坯结晶器形状，内腔采用漏斗形结构，材料使用透明亚克力板，结晶器内腔厚度120mm，最大宽度1800mm，并具备调宽功能，结晶器高度保证能够模拟最大拉速时的水流冲击深度；

6、浇铸水口：采用双出口水口，保证浇铸速度6m/min时结晶器水液面波动≤5mm，水口材料为塑料；

7、塞棒控制系统：实现结晶器液位高度自动控制，控制精度≤±5mm；

8、高速相机：分辨率≥1920×1080，满幅帧率≥3000fps，最高帧率不小于 125000 帧，像元尺寸不大于10μm，内存不小于256G,支持脱机模式断电数据不丢失，相机尺寸不大于75*75*97mm，支持全局电子快门，最短曝光时间≤1μs；支持自动曝光，支持EDR二次曝光；

9、高速相机镜头：光圈数为2.8，焦距为105mm；

10、数据采集端：处理器主频≥i7，内存≥16G ，存储：SSD≥256G、机械盘≥1T；

11、连续激光器：绿光激光器MGL-W-532nm，输出功率不小于20W，功率稳定性<1%，可以连续工作，光斑模式近TEM00模，一字线角度30/45/60/75/90可选，配PSU-W-LED电源；

12、标定板：拥有独有的对映射函数可对记录的图像进行校正，标定精度不低于0.1个像素；

13、三脚架、云台：承重≥18Kg，最大高度≥150cm，折合高度≤675mm，材质为铝合金（含快装版）。

主要附件：电脑、设备支撑架、管道循环泵、RO反渗透设备智能控制器

主要功能及应用范围：本设备为工业流程可视化监测与流场分析系统，由非标水循环系统与标准化高速图像检测系统两大核心模块构成，主要用于连铸生产流程的流体动力学研究及质量控制。系统通过高精度流场模拟、实时图像采集与智能分析技术，实现生产过程的可视化监控与工艺优化。
